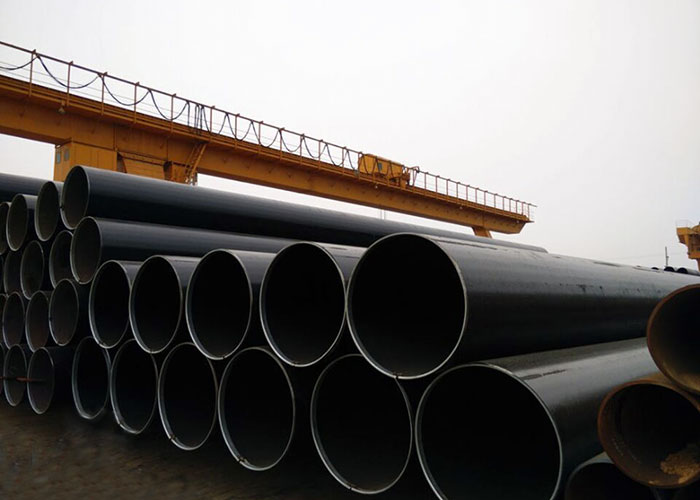

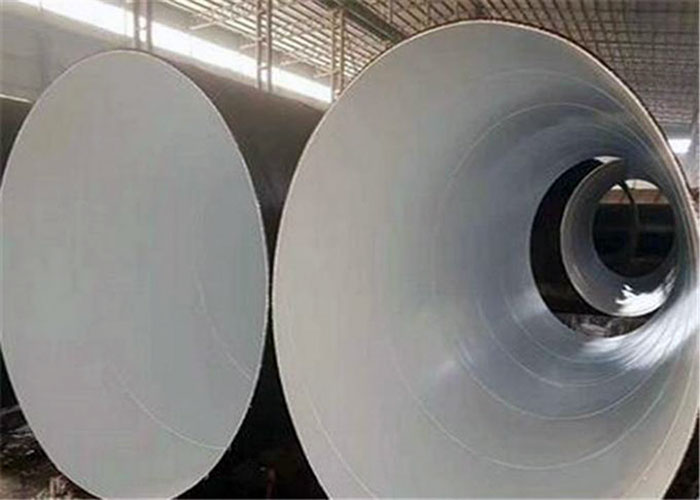

Двойная сварка под флюсом стальной трубы

Технология изготовления большой прямошовной сваркой под флюсом стальной трубы.

Труба в основном используется для транспортировки по трубопроводам морской и наземной нефти и газа, нефти и природного газа, угля и горнодобывающих материалов и т. д. Она особенно подходит для строящегося в Китае проекта "Западно-Восточная транспортировка газа". , а также может быть использован для экспорта и альтернативного импорта.

Германия SMSMEER, Япония NKK, Япония OTK (завод по производству специальных стальных труб в Осаке), Индия Компания по производству труб WELSPVN, Корея Hyundai Heavy Industry и Shiya Company, все имеют свою уникальную технологию производства труб, являются элитой международной промышленности по производству труб.

Технология и характеристики международного производства труб, зарубежное производство крупных труб с прямошовной сваркой под флюсом: методы формования UOE, метод профилирования в рулонах CFE, метод гибки в рулонах RBE, метод формования JCOE, метод C-формования, метод формования PFP с постепенным изгибом , Краткое введение выглядит следующим образом:

Метод UOE сначала прессует стальные пластины с предварительно изгибающимися кромками в U-образную форму в формующей матрице U-Press, а затем прессует их в O-образную форму в формующей матрице O-Press и сваривает их в трубы перед увеличение общего диаметра.
Процесс UOE является сегодня одним из самых передовых в мире. В настоящее время в мире насчитывается около 30 таких агрегатов для формования труб Сварочная. Профилегибочная машина по методу CFE состоит из рамы предварительного формования, рамы с плоским валком, сгибающего края ролика и рамы с небольшим рядом валков. Благодаря установке множества одинаковых роликов малого ряда дорожка кромки стальной пластины в процессе формования является почти прямой, что позволяет избежать явления «растяжения кромки». Качество формования CFE хорошее, а качество продукта ничем не отличается от формования UOF. Этот метод отличается от других методов формования тем, что сырьем является горячекатаный рулон стальной полосы. Он в основном подходит для производства больших количеств и отдельных сортов стальных труб, но трудно производить высокопрочные толстостенные стальные трубы и стальные трубы большого диаметра. Метод изгиба рулона RBE, который многократно включает прокатку стальных листов между тремя или четырьмя роликами, позволяет получить Сварочную трубу, которая по производительности и надежности близка к UOE Сварочная труба. В последние годы метод RBE был применен в некоторых развивающихся странах из-за его низких инвестиций, быстрого строительства завода, умеренной производительности, большой гибкости и высокой приспособляемости к рынку. Однако из-за отсутствия поддержки в средней части верхнего рулона, сформированного этим способом формования, диаметр сформированной стальной трубы не может быть Меньше, чем 508 мм (20 дюймов) из-за ее жесткости, что уменьшает долю рынка. Диаметр многих труб в Китае ниже 508 мм. Способ формования JCOE: во-первых, нажмите на стальную пластину в форме J на ​​гидравлическом прессе; затем нажмите края с обеих сторон; затем нажмите несколько раз на штампованную стальную пластину в форме буквы С; наконец, вдавите стальную пластину в форму O через полу-o форму. Метод JCOE по качеству аналогичен трубке UOE Сварочная, и цена линии значительно ниже, чем у единицы UOE, но эффективность ее производства низкая. В способе C-формования используются две C-формовочные машины вместо прессов U и O в блоке UOE. Процесс формования выглядит следующим образом: стальные пластины с предварительно отформованными краями формируются сначала на одной половине стальных пластин на первом прессе, а затем на другой половине стальных пластин на другом прессе, чтобы сформировать трубы. Размер трубы Сварочная, изготовленной методом С-формования, подходит, объем производства умеренный, а цена производственной линии низкая. Способ формования с постепенным изгибом PFP состоит в том, чтобы согнуть стальную пластину, предварительно согнутую на конце на пресс-машине, с меньшей длиной шага и более раз, и, наконец, сформировать круглую трубу через сварочную машину для стыков. Методом ПФП можно получать сварочные трубы разных диаметров и толщины стенки диаметром Меньше, чем 406мм. Сварочные трубы, изготовленные этим способом, имеют хорошее качество и умеренную производительность.
